YG43H/Y型高灵敏度蒸汽减压阀适用于蒸汽管道路，适用進口工作压力转变大，总流量变动大的蒸汽管道路。 YG43H/Y型高灵敏度蒸汽减压阀在一般调压阀基本上进行了下列改善，增加了活塞杆总面积，更改了节流阀构造，更改了密封性方式，改善了比例减压阀构造和调整扭簧方式，进而从下列几层面增强了YG43H/Y型高灵敏度蒸汽减压阀的特性。
1、提升了对出入口的压力改变的传感器效率，提升了敏感度，大幅度降低了因上下游工作压力转变，总流量转变等原因造成的工作压力误差。
2、改进了流线型遍布，减少了噪音。
3、改善了突面构造，增加了突面使用寿命。
高灵敏度蒸汽减压阀 性能参数
|
YG43H/Y型高灵敏度蒸汽减压阀磅级(Mpa)
|
1.0
|
1.6
|
|
外壳实验工作压力(Mpa)*
|
1.5
|
2.4
|
|
更高一些進口工作压力(Mpa)
|
1.0
|
1.6
|
|
密封性实验工作压力(Mpa)
|
1.0
|
1.6
|
|
出入口工作压力范畴(Mpa)
|
0.04-0.6
|
0.04-1.0
|
|
总流量特点误差(Mpa)P2G
|
GB12246-1989
|
|
工作压力特点误差(Mpa)△Pp2P
|
GB12246-1989
|
|
更小压力差(Mpa)
|
0.05
|
0.07
|
|
漏水量
|
GB12245-1989
|
|
*：外壳实验不包括脉冲阻尼器、机盖
|
高灵敏度蒸汽减压阀 零部件原材料
|
零件名字
|
零件采用原材料
|
|
油路板、单流阀、后盖
|
WCB
|
|
高压闸阀、活塞阀
|
2Cr13
|
|
发动机活塞
|
对合聚苯乙烯
|
|
脉冲阻尼器
|
PH15-7Mo
|
|
缸筒、活塞杆
|
铝铁黄铜
|
|
导高压闸阀、比例减压阀瓣
|
2Cr13
|
|
主阀扭簧
|
50CrVA
|
|
调整扭簧
|
60Si2Mn
|
|
导调主弹簧
|
50CrVA
|
高灵敏度蒸汽减压阀 流量系数
|
DN
|
Cv
|
|
15
|
1
|
|
20
|
2.5
|
|
25
|
4
|
|
32
|
6.5
|
|
40
|
9
|
|
50
|
16
|
|
65
|
25
|
|
80
|
36
|

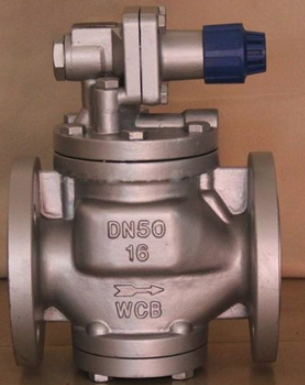

点击图片查看原图
